前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵控速器为机械设备制造全流程式控速器，其内部结构如下图所示所示。I号喷助力泵控速器一般由驱使软件件、飞球、控速螺旋弹簧、传动链部份和控制部份等分为。I号喷助力泵控速器的驱使软件件为都具有60°。锥面的驱使软件盘。在驱使软件盘的跟部有三个沿径向的半扇形缝隙。驱使软件盘压紧在驱使软件轴套上而和其连接成三合一，随后能够半圆键和紧锁螺母使其和喷助力泵的凸轮轴轴联接。

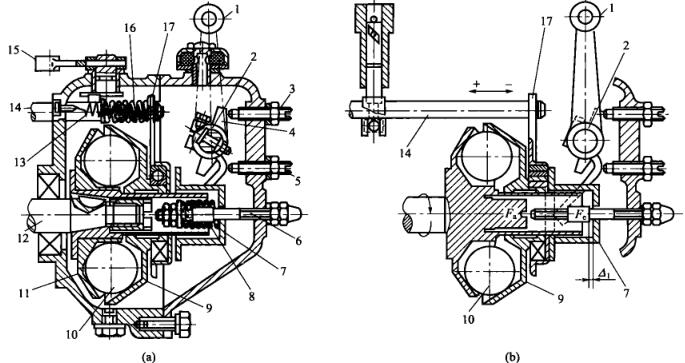

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  三个半径为25.4mm的飞球居于驱使盘的凹罐内，随驱使盘分着电动机。飞球另外一个侧为与轴网成45°锥面的阻力盘，阻力盘滑套在驱使轴套上。工作中时飞球的抽滤力目的在阻力盘上，其载荷分力Fa.将使阻力盘沿载荷向下。全套在阻力盘.上的向下联轴器和齿轮变速箱装置板也进而移動。齿轮变速箱装置板尾端套在提供的油支撑杆上，故此提供的油支撑杆也进而移動，进而调整提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
